Soluciones estructurales para proyectos fotovoltaicos

Estructuras que sostienen el futuro

Ingeniería · Fabricación · Protección · Servicios en campo

Ver el producto M24

25+

Años de vida útil de protección

80–100µm

Espesor de zinc galvanizado

A36

Acero estructural ASTM certificado

07

Servicios técnicos en cada etapa

Propuesta de valor

Una estructura. Un solo aliado técnico.

GEU Structure integra ingeniería, fabricación y servicios para acompañar el proyecto desde el terreno hasta el montaje.

01

Ingeniería

Diseño estructural y análisis según las condiciones del proyecto.

02

Fabricación

Perfiles, conexiones y componentes producidos con control y trazabilidad.

03

Protección

Galvanizado por inmersión en caliente como estrategia de durabilidad.

04

Campo

Estudio de suelos, pruebas, pilotaje, hincado y montaje estructural.

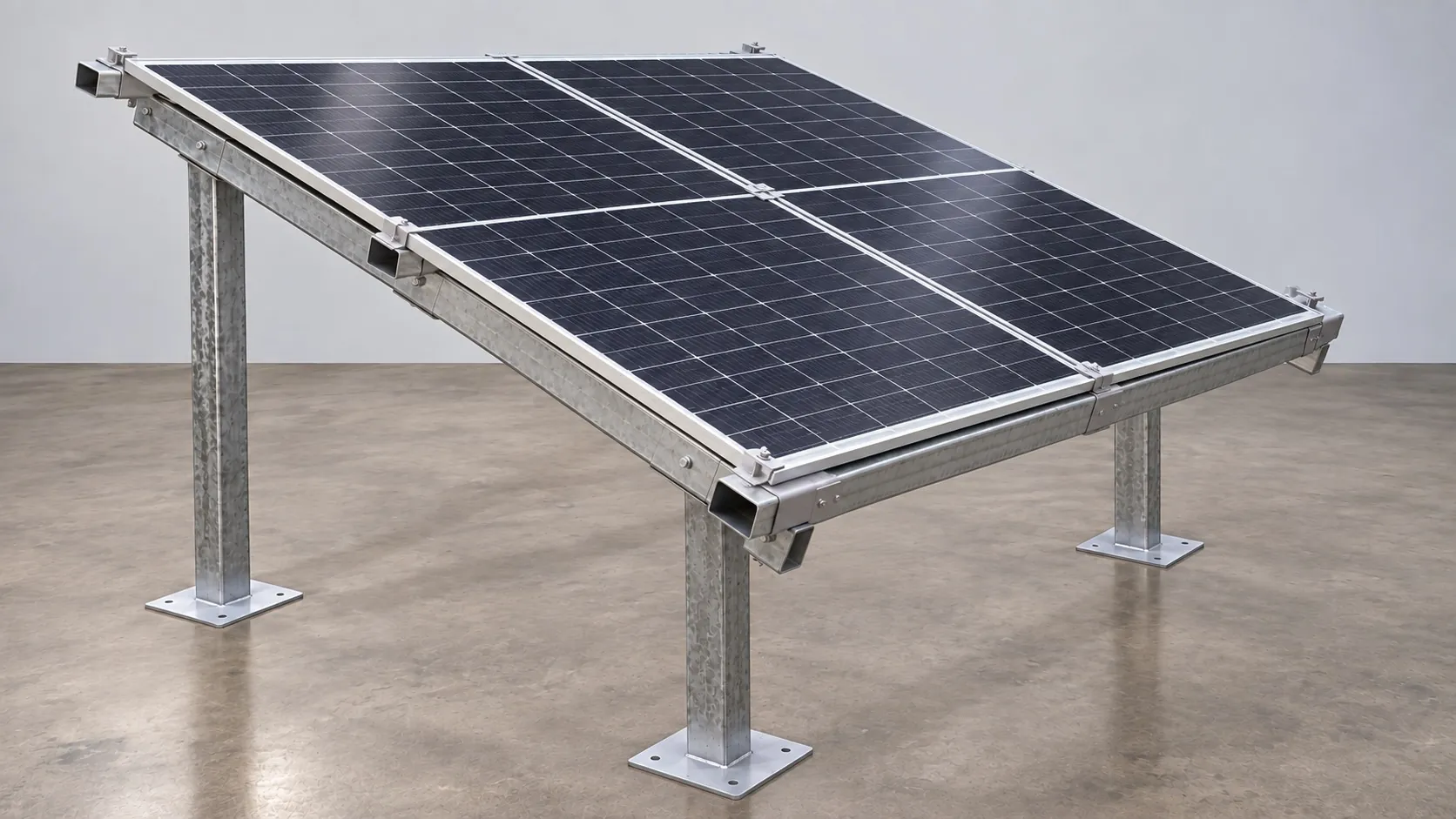

Con módulos FV1 / 5

Producto

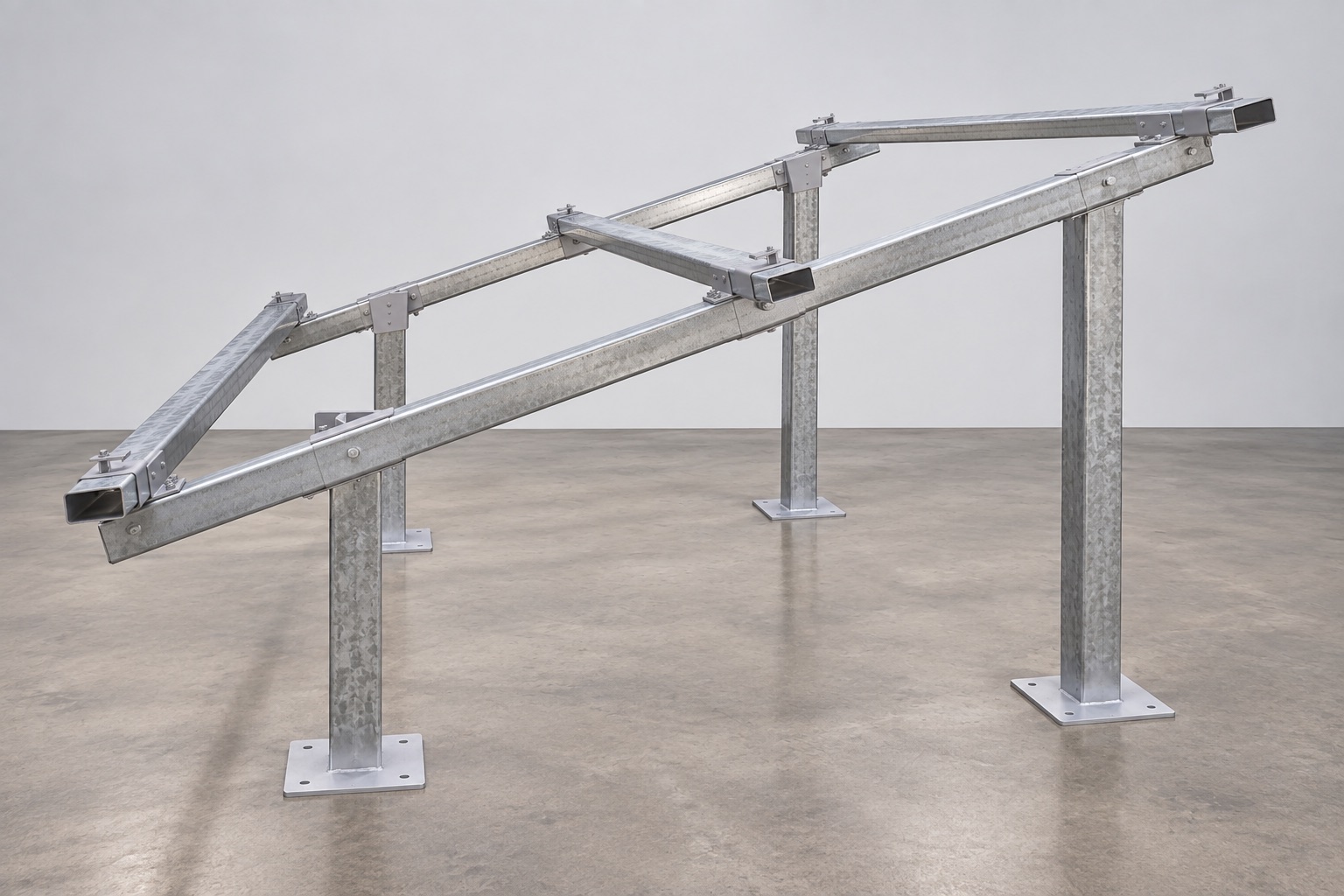

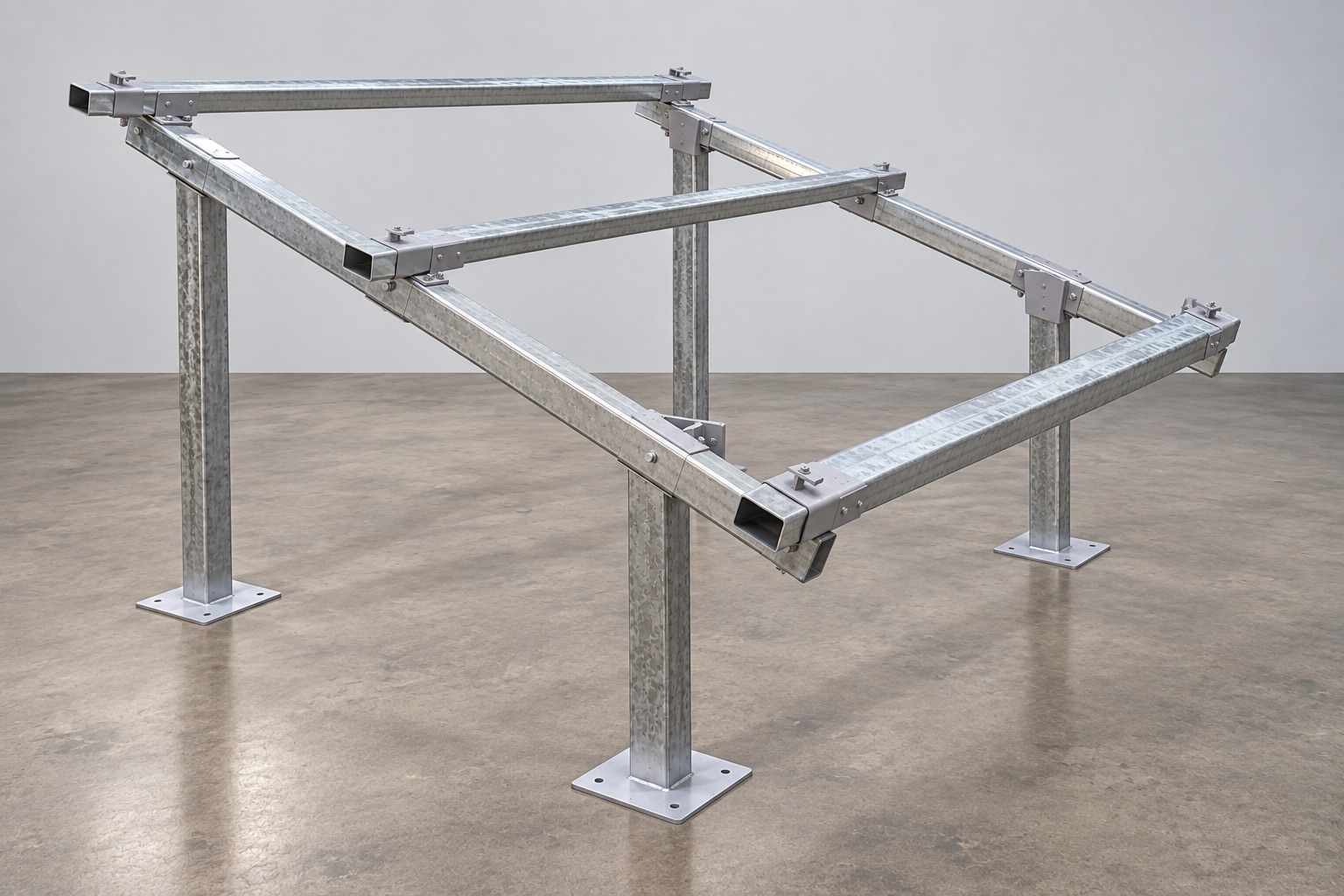

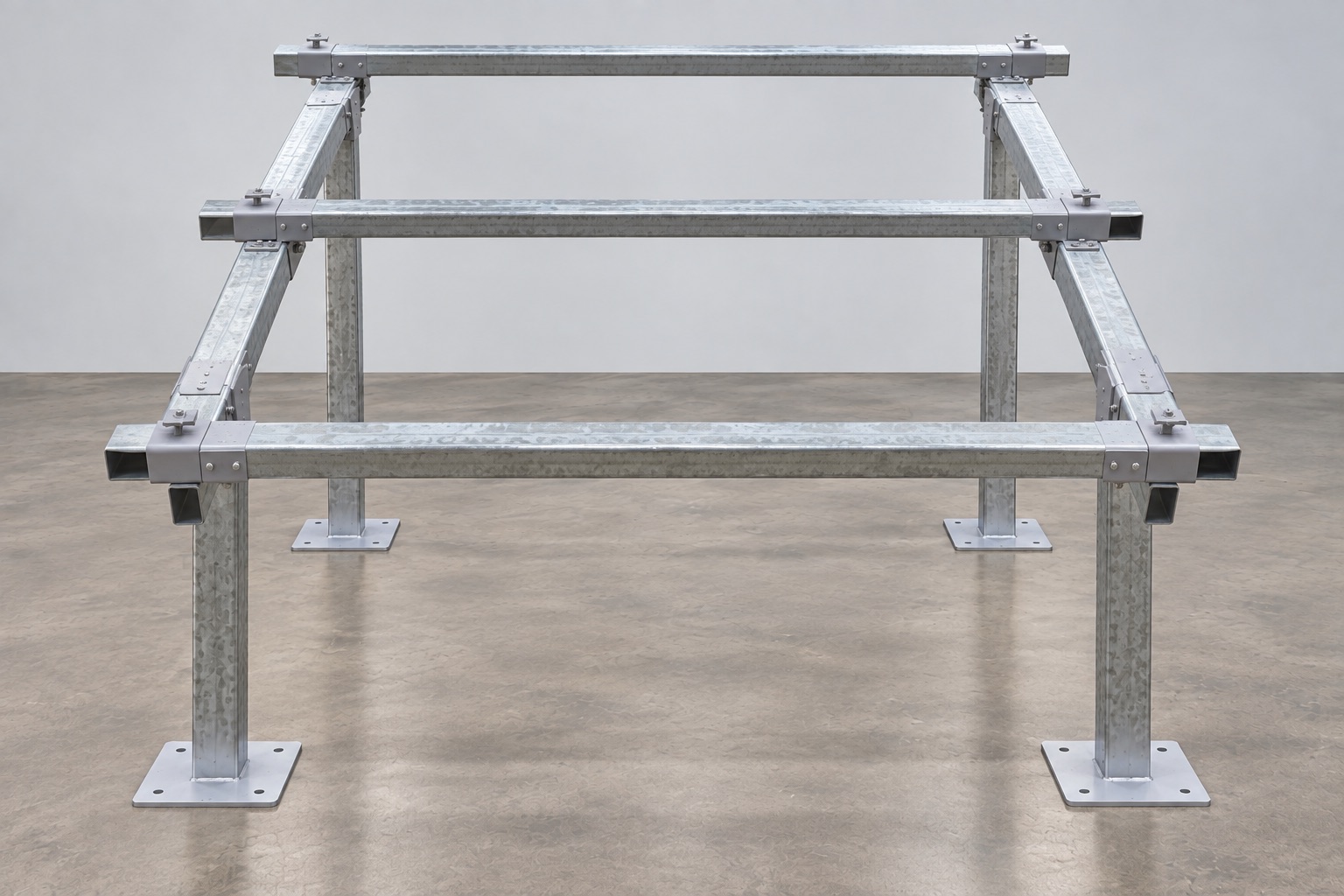

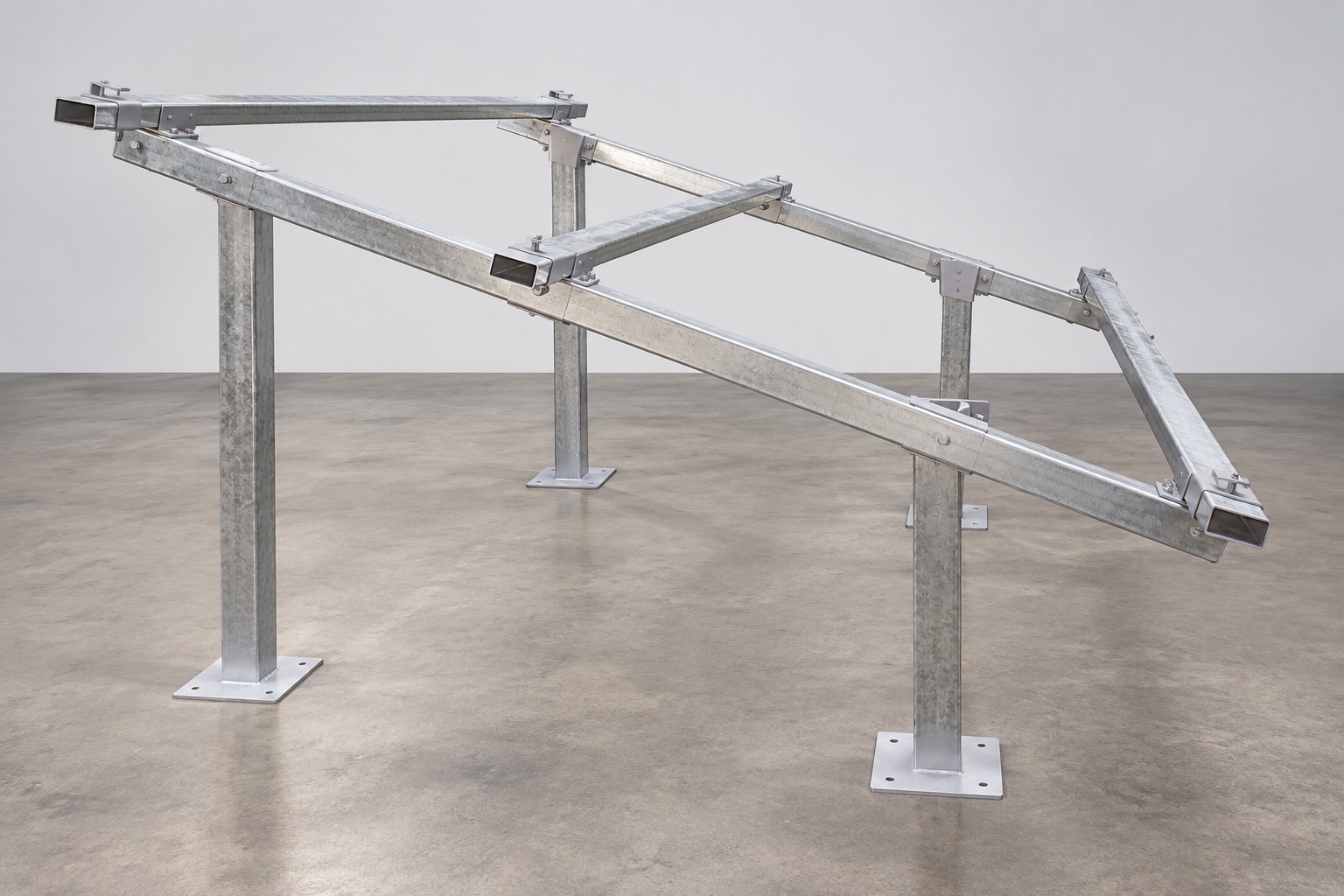

M24 | Estructura fija biposte

Configuración fija de un solo modelo para plantas fotovoltaicas sobre terreno de gran escala. Acero ASTM A36 galvanizado en caliente, diseño bajo AISC 360 · ASCE 7-16.

Galvanizado en calienteVida útil +25 años
14,60 m
Largo del marco
8,13°
Inclinación fija
+25 años
Vida útil galvanizado
Solicitar cotización Ingeniería del viento
Dimensiones generales
14,60 × 5,50 m
Inclinación
8,13°
Columnas
10 · 5 + 5
Apoyos · eje a eje
3,40 m
Altura frontal / posterior
1,00 / 1,50 m
Espesor de perfiles
2,50 mm

Tornillería ASTM A325 · tuercas A194 Gr. 2H · arandelas F436, galvanizada. Cargas de referencia sujetas a validación con el cálculo estructural de cada sitio.

Ingeniería

El viento también se diseña, no se supone

El análisis CFD permite visualizar el flujo y convertir presiones específicas en cargas para la verificación estructural.

Software RWind 3 y RFEM 6

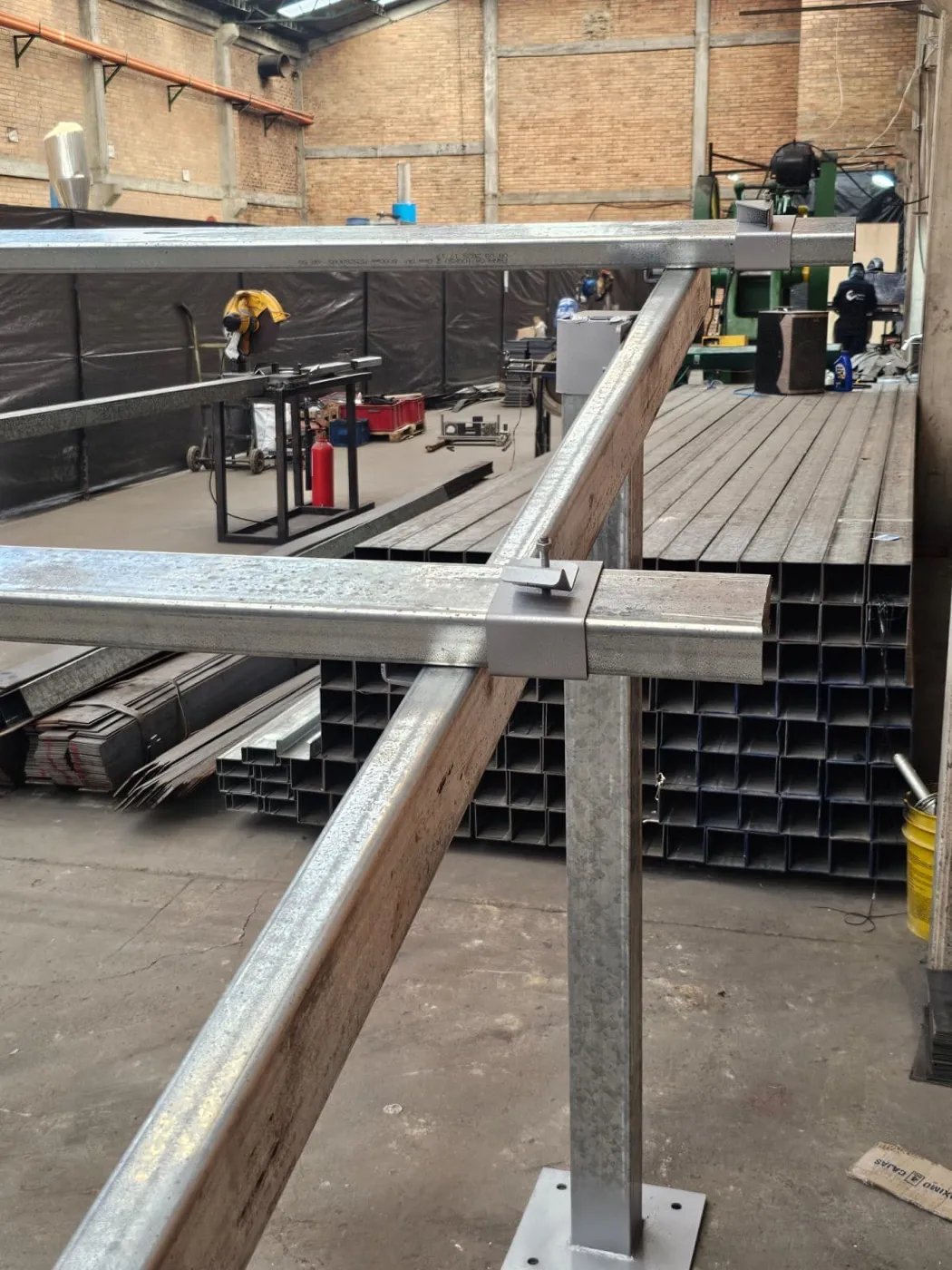

Nudo galvanizado de la estructura M24 en acero ASTM A36
Mesa M24 · Acero A36 galvanizado

Material

ASTM A36 | La base estructural del M24

El ASTM A36 es la especificación de acero al carbono estructural de mayor difusión en la construcción metálica. Su combinación de resistencia moderada, ductilidad alta y soldabilidad sin precauciones especiales lo hace apropiado para elementos de conexión.

Propiedades del acero

Fy · límite de fluencia
250 MPa
Fu · resistencia a tracción
400–550 MPa
Módulo de elasticidad
200 GPa
Alargamiento en 200 mm
20 % mín.

Detalle de conexiones

Conector tipo abrazadera
Conector tipo abrazadera
Nudo con platina de anclaje
Nudo con platina de anclaje
Columna sobre platina base
Columna sobre platina base

Fabricación

Del perfil a la estructura, en planta propia

Cada mesa M24 se corta, punzona, suelda y ensambla con control de calidad y trazabilidad en cada etapa.

  1. Corte — proceso de fabricación de la estructura M24
    01

    Corte

    Perfiles estructurales cortados a medida según los planos de fabricación.

  2. Punzonado — proceso de fabricación de la estructura M24
    02

    Punzonado

    Platinas base y perforaciones ejecutadas en prensa para tolerancias repetibles.

  3. Soldadura — proceso de fabricación de la estructura M24
    03

    Soldadura

    Conectores y componentes armados y soldados con control de calidad interno.

  4. Ensamble — proceso de fabricación de la estructura M24
    04

    Ensamble

    Nudos resueltos con conectores tipo abrazadera: montaje en obra sin soldadura.

Luego, galvanizado por inmersión en caliente

Durabilidad

Protección anticorrosiva diseñada para 25 años

El galvanizado se incorpora desde la especificación del proyecto como parte de la estrategia de vida útil.

80–100µm de zinc

Estándar GEU Structure

450 °C

Inmersión en zinc fundido

Zn–Fe

Aleación metalúrgica con el acero

ASTM A123 / A153

Normas de referencia

25 años

Vida útil objetivo de protección*

  1. Paso 01

    Desengrase

    Retira grasa y aceite

  2. Paso 02

    Decapado

    Elimina óxido y calamina

  3. Paso 03

    Fluxado

    Prepara la superficie

  4. Paso 04

    Inmersión

    Zinc fundido a 450 °C

  5. Paso 05

    Enfriamiento

    Fija el recubrimiento

  6. Paso 06

    Inspección

    Espesor y adherencia

Todo el proceso está normalizado por ASTM A123 (perfilería) y ASTM A153 (herrajes y tornillería) · NTC 2076

*El espesor requerido se valida según la corrosividad y las condiciones específicas del proyecto; ambientes severos pueden requerir una especificación superior.

Servicios

GEU Structure en cada etapa del proyecto

Servicios técnicos y operativos que complementan el suministro de la estructura.

Fase 01 · Terreno01

Fase 01

Terreno

  • 01

    Estudio de suelos

    Caracterización del terreno como insumo para la solución de cimentación.

  • 02

    Pull out test

    Validación en campo de la respuesta pilote–terreno.

Informe geotécnico del sitio

Fase 02 · Cimentación02

Fase 02

Cimentación

  • 03

    Pilotaje

    Ejecución del sistema de apoyo definido.

  • 04

    Hincado

    Instalación controlada y alineada de pilotes.

Pilotes instalados y verificados

Fase 03 · Montaje03

Fase 03

Montaje

  • 05

    Montaje

    Ensamble, alineación y nivelación estructural de la mesa fotovoltaica.

Estructura montada y nivelada

Fase 04 · Operación04

Fase 04

Operación

  • 06

    Lavado de paneles

    Apoyo a la operación del parque fotovoltaico.

  • 07

    Mantenimiento de campo

    Corte de césped y actividades complementarias.

Servicio recurrente en sitio

Del terreno al montaje: una solución estructural con acompañamiento técnico.

Estructura fotovoltaica galvanizada en la montaña

GEU Structure

Ingeniería que se convierte en estructura.

M24 · Ingeniería estructural · Galvanizado · Servicios de campo

Hablar con un ingeniero
